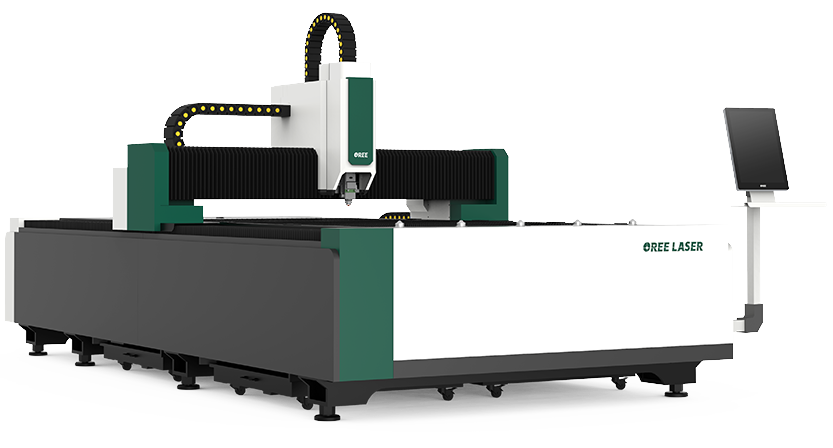

Machine de découpe laser de fibre de feuille moyenne OR-FM

DESCRIPTION DU PRODUIT

La machine de découpe au laser de fibre s’appliquent principalement pour l’acier inoxydable, l’acier au carbone, l’acier allié, l’acier de ressort,

la plaque de cuivre, la plaque en aluminium, l’or, l’argent, le titane et d’autres tôles de métal, et largement utilisé dans la publicité,

haute pression/basse tension production d’armoires électriques, accessoires de machines textiles,

appareils de cuisine, voitures, machines, ascenseurs, accessoires électriques, bobines de ressort, pièces de ligne de métro et d’autres industries.

mm inch

Modèle	OR-FM 3015
Zone de travail	3000*1500mm
Puissance de sortie laser	500w/1000w/1500w/2000w
Vitesse maximale	80m/min

Demander une offre

Vous cherchez d’autres tailles de machines? Présentation du produit

VOIR COMMENT ÇA MARCHE

Appuyez sur le bouton "PLAY" et voir la vidéo

Avantage du produit

Machine de découpe laser de fibre de feuille moyenne OR-FM

Tête laser autofocus

●Grande plage de réglage de la longueur focale

La plage de mise au point est comprise entre +10 et -10 avec une précision de 0,01 mm.

●Longue durée de vie

La structure interne de la tête laser est complètement scellée pour éviter la contamination par la poussière de la partie optique.

●Miroir de protection pratique

La lentille de protection est montée dans le tiroir pour un remplacement facile.

●Le connecteur QBH est illimité

Peut être équipé d'une variété de lasers à connecteur QBH.

Yaskawa Servo Moto

● plus précis

Il réalise un contrôle en boucle fermée de la position, de la vitesse et du couple; résout le problème du moteur pas à pas hors-pas;

● La vitesse de rotation est plus rapide

Performances à haute vitesse, la vitesse nominale générale peut atteindre 2000 ~ 3000 tr / min;

● Daptabilité

Capacité élevée élevée d'anti-surcharge, charge trois fois le couple nominal, appropriée aux occasions avec les fluctuations transitoires de charge et au démarrage rapide requis;

● Stable

Fonctionnement en douceur à basse vitesse, pas de fonctionnement pas à pas similaire à celui du moteur pas à pas lors du fonctionnement à basse vitesse

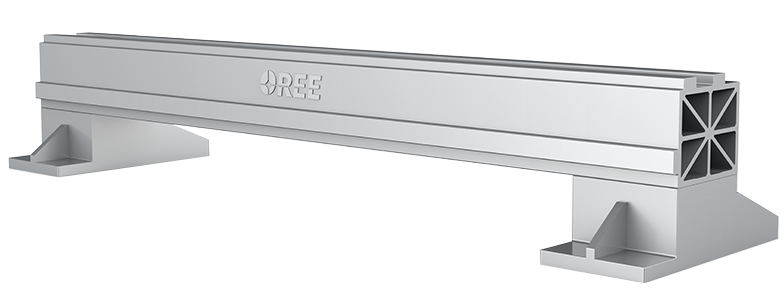

Portique d’aluminium d’aviation

● Haute ténacité et ductilité

L’industrie aérospatiale extrude les profilés en aluminium et subit un traitement minutieux après moulage par extrusion et vieillissement thermique afin de rendre la rigidité générale et la qualité de surface du faisceau très bonnes.

● Coupe de précision à grande vitesse

La structure du faisceau optimisée par analyse par éléments finis est basée sur les caractéristiques métalliques de l'alliage d'aluminium, la résistance à la corrosion, la légèreté, la rigidité élevée, le mouvement à grande vitesse lors du traitement au laser et la découpe à grande vitesse de divers motifs pouvant être obtenus à condition de satisfaire les exigences de précision.

● Plus efficace

Le profilé en aluminium de l'industrie aérospatiale permet à l'équipement d'obtenir des performances dynamiques efficaces, améliorant considérablement l'efficacité du traitement tout en garantissant sa qualité.

Portique d’aluminium d’aviation de la machine de découpage de laser de fibre

Lit de soudage de la fraise laser à fibre

Lit de soudure de tuyau carré OR-FM

l Haute résistance, pas facilement déformée

Les caractéristiques suivantes garantissent que le lit ne sera pas déformé pendant 20 ans comme une résistance élevée, une bonne stabilité et une forte résistance à la traction.

l Plus stable

Le tube rectangulaire a une épaisseur de paroi de 10 mm et le corps entier pèse 4 500 kg.

Données Techniques

mm inch

	OR-FM 3015	OR-FM 4515	OR-FM 6015
Zone de travail	3000*1500mm	4500*1500mm	6000*1500mm
Précision de repositionnement	±0.03mm	±0.03mm	±0.03mm
Précision du positionnement	±0.02mm	±0.02mm	±0.02mm
Vitesse maximale	80m/min	80m/min	80m/min
Puissance laser	500w/1000w/1500w/2000w	500w/1000w/1500w/2000w	500w/1000w/1500w/2000w
Table de travail	Blade tableau	Blade tableau	Blade tableau
Accélération maximale	1G	1G	1G

Fiche

	OR-FM 3015	OR-FM 4515	OR-FM 6015
Zone de travail	118*59inch	177*59inch	236*59inch
Précision de repositionnement	±0.0011811 inch	±0.0011811 inch	±0.0011811 inch
Précision du positionnement	±0.0007874 inch	±0.0007874 inch	±0.0007874 inch
Vitesse maximale	3150inch/min	3150inch/min	3150inch/min
Puissance laser	500w/1000w/1500w/2000w	500w/1000w/1500w/2000w	500w/1000w/1500w/2000w
Table de travail	Blade tableau	Blade tableau	Blade tableau
Accélération maximale	1G	1G	1G
