DESCRIPTION DU PRODUIT

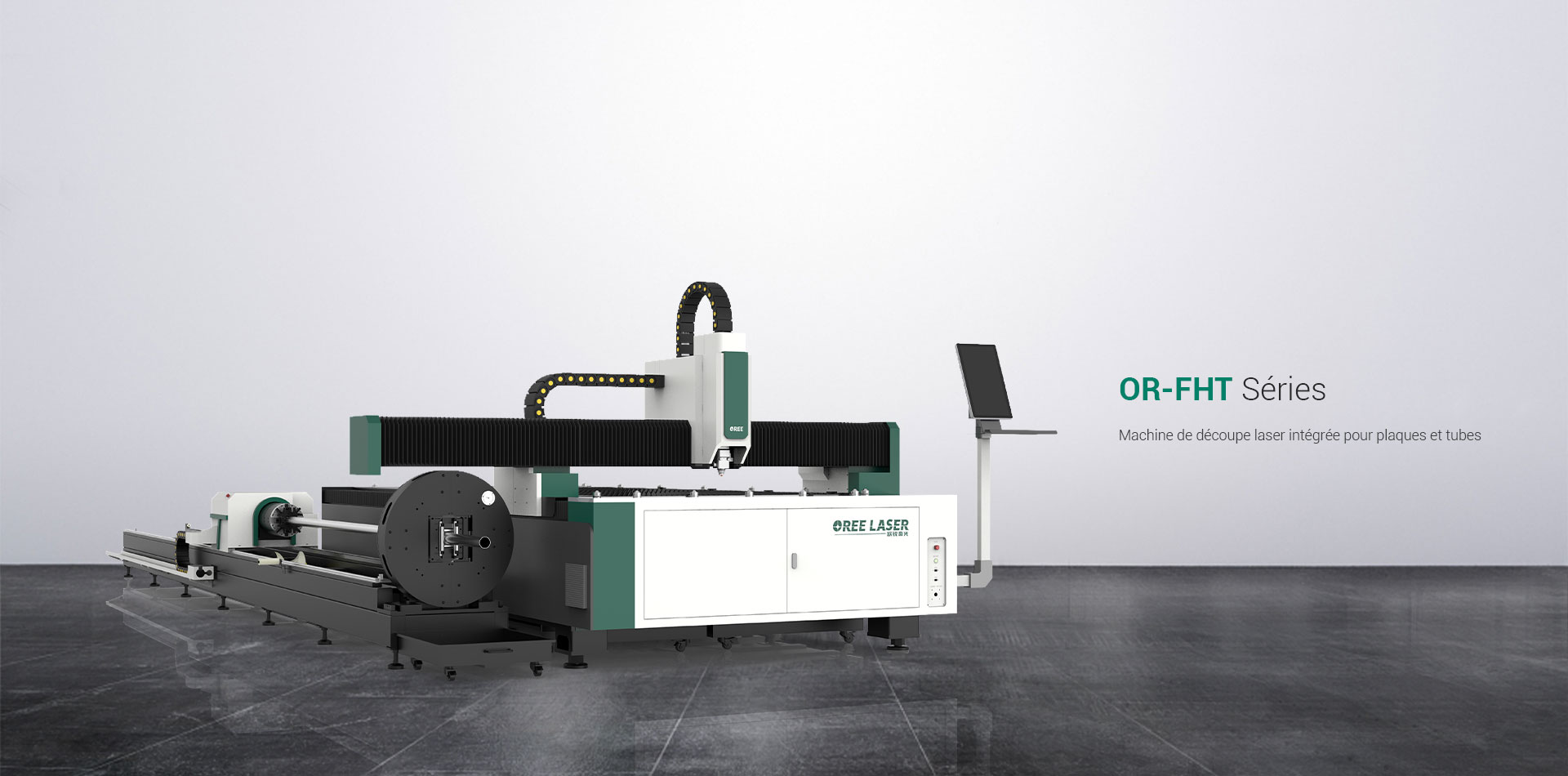

Machine de découpe laser de fibre de feuille et de tube à double usage OR-FHT



La  machine de découpe de fibre de feuille et de tube réalise la découpe de deux formes différentes de matériaux sur la même machine-outil.

Il adopte un lit de soudure, un système d’entraînement à crémaillère et à pignon, et un système de découpe CNC professionnel,

et il est facile à utiliser et simple à entretenir.

En outre, le processus d’assemblage strict assure le fonctionnement stable de la machine de découpe laser CNC avec une grande précision.

Machine de découpe laser à fibre optique avec des accessoires haut de gamme importés,

qui fournit aux utilisateurs une capacité de coupe et une efficacité puissantes.

 Par conséquent, il est le meilleur choix pour la plaque économique et le traitement de la tuyauterie.


mm inch
Modèle OR-FH 3015T
Zone de travail 3050*1530mm
Puissance de sortie laser 1000w~6000w
Vitesse maximale 120m/min
Demander une offre

VOIR COMMENT ÇA MARCHE

Appuyez sur le bouton "PLAY" et voir la vidéo

Avantage du produit

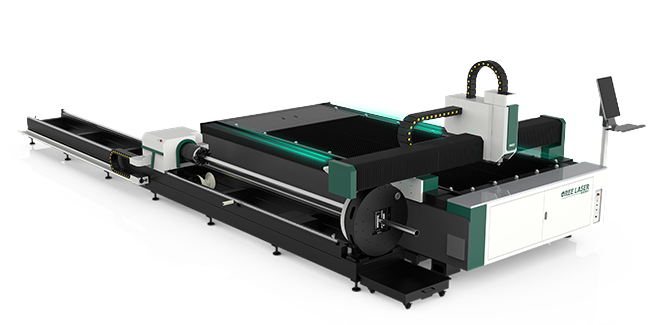

Machine de découpe laser de fibre de feuille et de tube à double usage OR-FHT

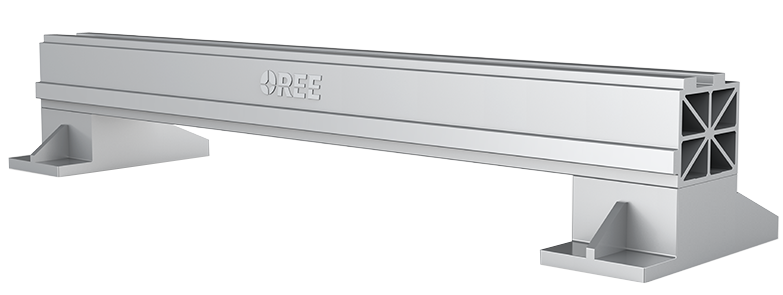

La poutre en alliage d'aluminium pour l'aviation de cinquième génération

Afin d'améliorer la structure de la poutre et d'optimiser ses performances dynamiques, tout en assurant la stabilité de la structure de la poutre, la poutre en alliage d'aluminium d'aviation de quatrième génération a été développée en utilisant l'analyse par éléments finis. Le faisceau entier est traité par le processus de traitement thermique T6 pour que le faisceau obtienne la plus haute résistance. Le traitement en solution améliore la résistance et la plasticité de la poutre, optimise et réduit son poids et accélère le mouvement.



Tête laser

La tête laser est faite de matériaux de haute qualité conformément à une technologie de pointe. Il est solide et durable. Il peut réaliser une mesure «en ligne» pendant le processus de production, et la mesure est précise et rapide.

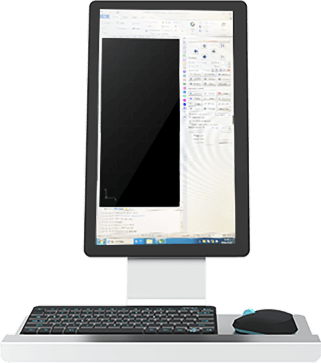

Système de contrôle intelligent

CypCut plane cutting software is a set of software specially developed for the deep customization of the laser cutting industry,  easy to use, rich in functions, suitable for various processing occasions.


Système de lubrification automatique OR-FHT

Disposition du corps entier, lubrification automatique des rails de guidage et des crémaillères.

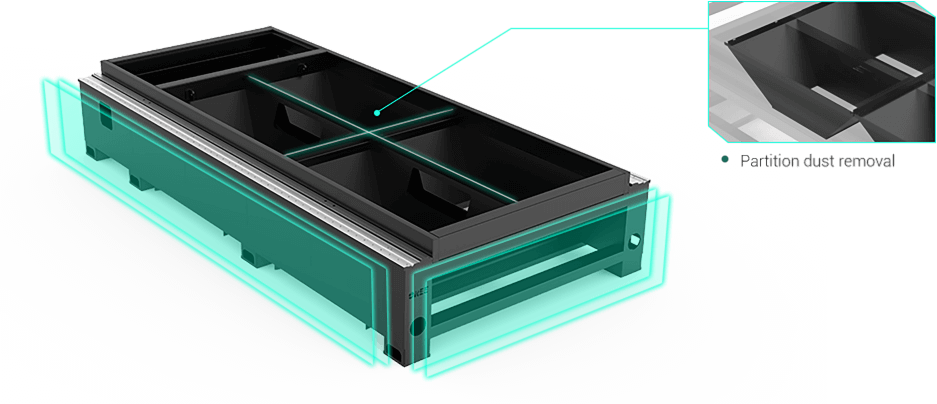

Lit soudé en plaque d'acier super lourd à haute rigidité

La matière première du lit soudé est une plaque d'acier de 12 mm d'épaisseur. L'analyse par éléments finis aide à optimiser la structure du lit, et la méthode de soudage par rainure est utilisée pour obtenir des joints bout à bout une résistance égale pour garantir les bonnes propriétés mécaniques du lit. Après le recuit sous contrainte et le traitement de vieillissement naturel pour éliminer les contraintes internes et maintenir la stabilité et la précision de coupe extrêmement élevées du lit.


【1】  La charge maximale par mètre carré de la plate-forme d'exploitation est de 200KGS;

【2】  Il peut résister efficacement à l'énorme inertie apportée au lit par la commutation de haute fréquence et haute vitesse, le lit est plus stable;

【3】 Les variables de forme de la surface de montage du rail sont petites, vers 0.02 mm / M généralement (lire comme: 0.02 mm par mètre)


Données Techniques

mm inch
OR-FH 3015T
Zone de travail 3050*1530mm
Précision de repositionnement ±0.03mm
Précision du positionnement ±0.02mm
Vitesse maximum 120m/min
Puissance laser 1000w~6000w
Table de travail Blade tableau
Accélération maximale 1.5G

Quels matériaux le graveur laser peut-il manipuler?

Application de la Machine de découpe laser à fibre à double usage pour feuilles et tubes
