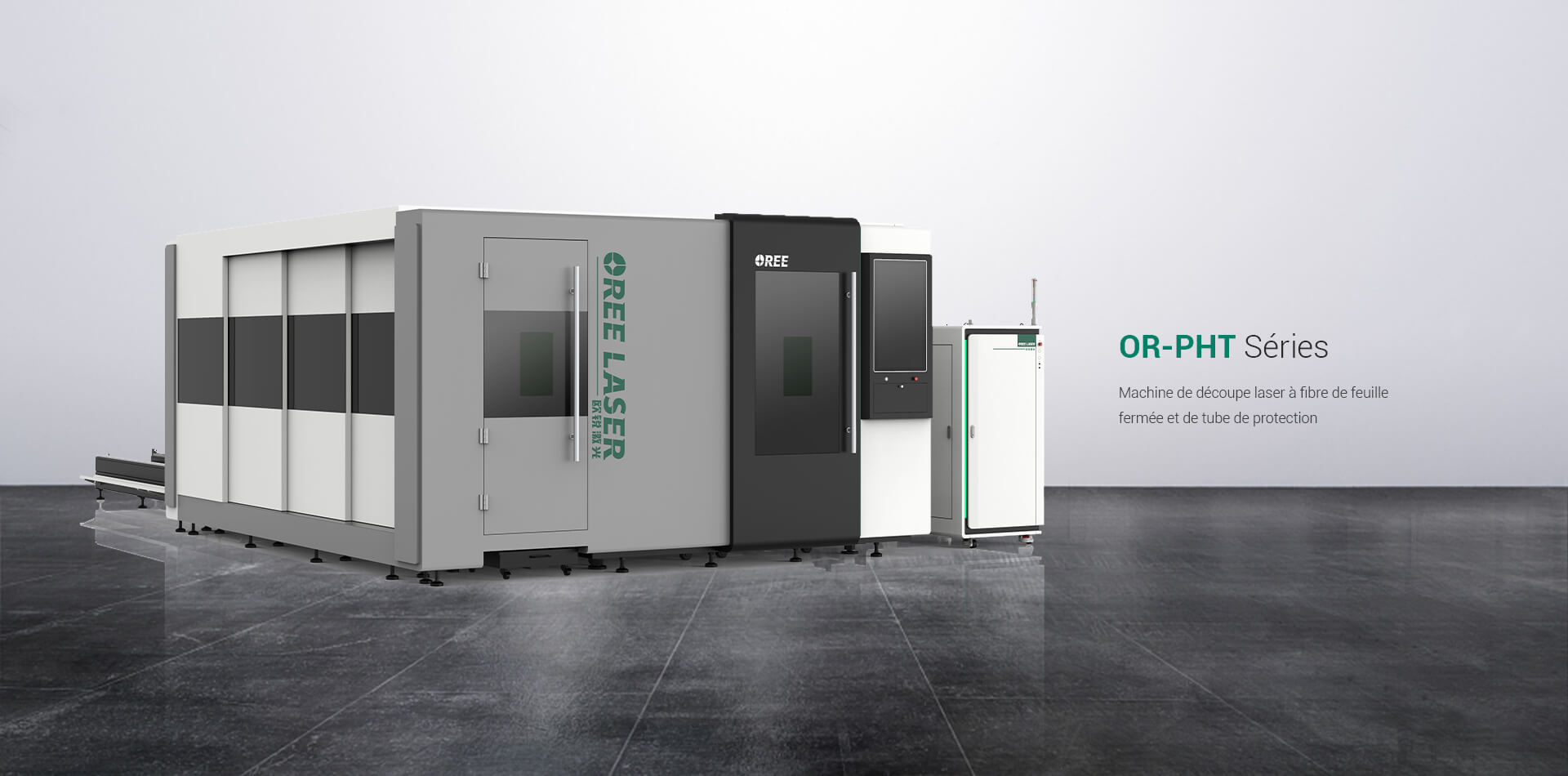

protection feuille fermée & tube fibre laser machine de découpeOR-PHT
La machine de découpe laser de fibre de protection adopte la couverture de protection laser totalement inclus,
système de découpe de contrôle numérique professionnel, les pièces importées de haut niveau et processus d’assemblage strict,
assurant le fonctionnement sûr, stable, efficace et de haute précision de la fraise.
En outre que coupeur de laser en métal peut réaliser la coupe de feuille et de tube sur la même machine.
Il rend non seulement votre opération plus sûre, mais améliore votre efficacité de coupe.
Modèle | OR-PH 3015T?> |
Zone de travail | 3000*1500mm |
Puissance de sortie laser | 1000w~12000w |
Vitesse maximale | 120m/min |
Machine de découpe laser de fibre de feuille & de tube de protection fermée OR-PHT

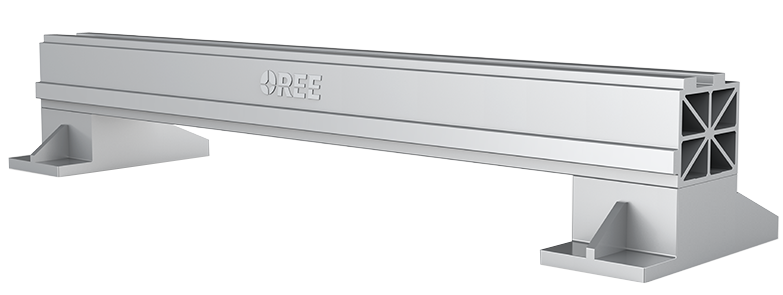

Afin d'améliorer la structure de la poutre et d'optimiser ses performances dynamiques, tout en assurant la stabilité de la structure de la poutre, la poutre en alliage d'aluminium d'aviation de quatrième génération a été développée en utilisant l'analyse par éléments finis. Le faisceau entier est traité par le processus de traitement thermique T6 pour que le faisceau obtienne la plus haute résistance. Le traitement en solution améliore la résistance et la plasticité de la poutre, optimise et réduit son poids et accélère le mouvement.
La tête laser est faite de matériaux de haute qualité conformément à une technologie de pointe. Il est solide et durable. Il peut réaliser une mesure «en ligne» pendant le processus de production, et la mesure est précise et rapide.

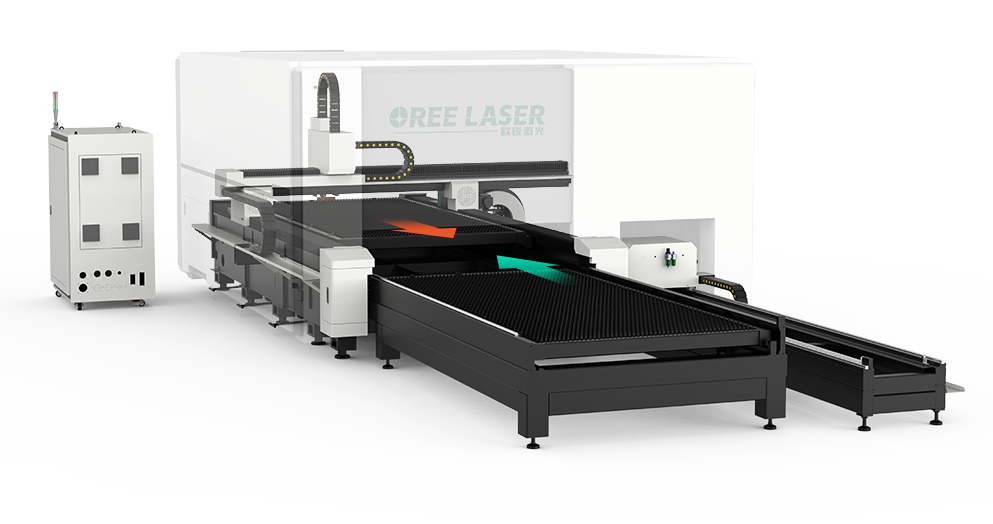

Plate-forme d'échange rapide en acier à six faces La poulie et la chenille sont incrustées et serrées, et la brosse de chenille est utilisée pour nettoyer le quide.Le twc s'adapte étroitement et l'échange de plate-forme est plus stable.
Le grand écran de 32 pouces et la conception intégrée de la surveillance et du fonctionnement offrent aux utilisateurs une expérience ultime;
Le couvercle de protection a une caméra intégrée pour surveiller la machine sans arrêter la machine pendant le fonctionnement, ce qui permet à l'opérateur d'observer le processus de coupe en temps réel;
La caméra arrière du capot extérieur permet à l'opérateur de surveiller en temps réel la dynamique latérale et arrière;

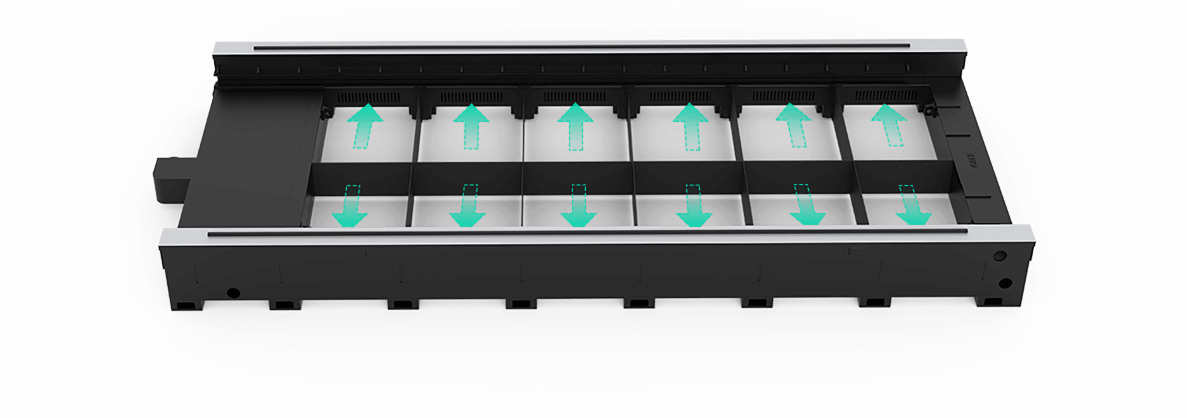

La matière première du lit soudé est une plaque d'acier de 12 mm d'épaisseur. L'analyse par éléments finis aide à optimiser la structure du lit, et la méthode de soudage par rainure est utilisée pour obtenir des joints bout à bout une résistance égale pour garantir les bonnes propriétés mécaniques du lit. Après le recuit sous contrainte et le traitement de vieillissement naturel pour éliminer les contraintes internes et maintenir la stabilité et la précision de coupe extrêmement élevées du lit.
【1】 La charge maximale par mètre carré de la plate-forme d'exploitation est de 200KGS;
【2】 Il peut résister efficacement à l'énorme inertie apportée au lit par la commutation de haute fréquence et haute vitesse, le lit est plus stable;
【2】 Les variables de forme de la surface de montage du rail sont petites, vers 0.02 mm / M généralement (lire comme: 0.02 mm par mètre)
OR-PH 3015T | OR-PH 4020T | OR-PH 6020T | |
---|---|---|---|
Zone de travail | 3000*1500mm | 4000*2000mm | 6000*2000mm |
Longueur du tube | 3m/6m | 3m/6m | 3m/6m |
Précision du positionnement | ±0.03mm | ±0.03mm | ±0.03mm |
Vitesse de déplacement maximale | 120m/min | 120m/min | 120m/min |
Puissance laser | 1000w~12000w | 1000w~12000w | 1000w~12000w |
Accélération maximale | 1.2G | 1.2G | 1.2G |
Système d’aide au chargement automatique; contrôle logiciel, chargement commode, simple et rapide.
Plus de détailsContrôle sans fil, pratique et plus efficace, un ordinateur peut contrôler plusieurs machines à la fois.
Plus de détailsThe laser head is made of high-quality materials in accordance with advanced technology. It is strong and durable. It can achieve "online" measurement during the production process, and the measurement is accurate and rapid.
Plus de détailsConception entièrement fermée, la poussière interne est filtrée pour se décharger.
Plus de détailsDans la production industrielle, en particulier dans l’acier et d’autres industries lourdes, la découpe et d’autres opérations sont des processus importants indispensables, et une grande quantité de suie est générée pendant l’opération.
La puissance de chaque laser peut être changée en fonction des exigences spécifiques de coupe. De cette façon, une machine peut répondre à une variété d’exigences de coupe et d’atteindre l’effet de multi-usages.
La tête laser Autofocalisation est basée sur la distance de travail de la tête laser. Il ajuste automatiquement la hauteur de la tête du laser en fonction de la distance de la pièce de coupe.
