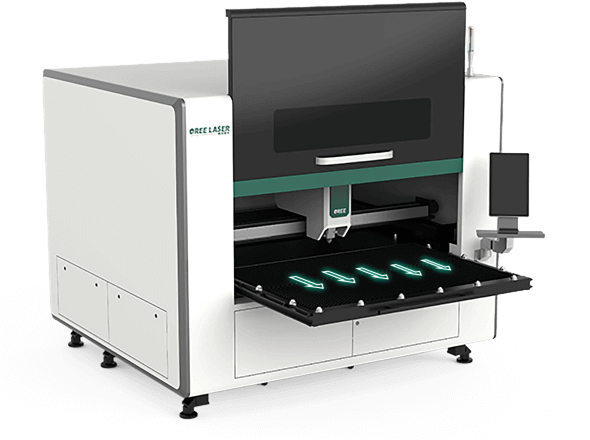

Machine de découpe laser à fibre de haute précision OR-S

Lit soudé à haute rigidité

Il adopte un découpage laser de tuyau en acier à haute résistance de 8 mm et une structure de lit insérable qui a adopté 3 processus de soudage tels que le soudage direct. Le cordon de soudage n’est pas facile à casser et déformer qui permet au lit de conserver de bonnes propriétés mécaniques, de bonnes performances de traction et de la dureté du produit.

Tête laser à focalisation automatique

La tête de coupe de fibre optique à mise au point automatique possède une unité d'entraînement à moteur intégrée. La lentille de mise au point est entraînée par un mécanisme linéaire pour changer automatiquement la position dans la plage spécifiée. La mise au point continue peut être réglée par le programme pour compléter la perforation rapide de plaques épaisses et la découpe automatique de différentes épaisseurs et feuilles de matériaux.

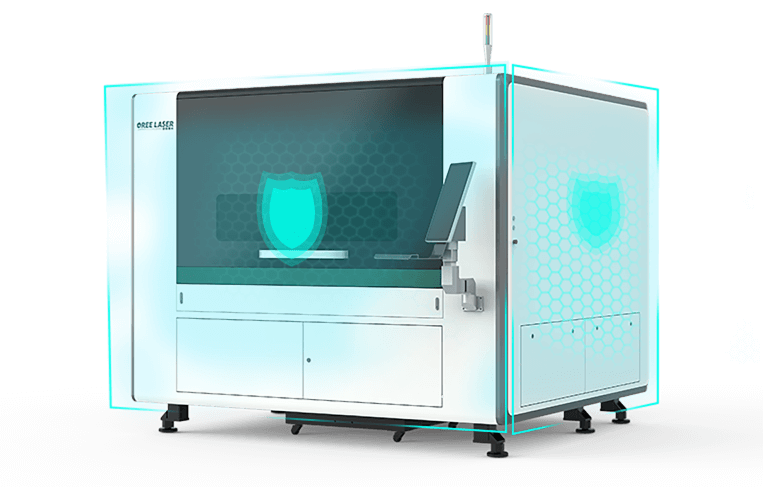

Couverture de protection complète

La fenêtre d'observation en verre de protection de niveau européen CE standard OD4 + a un niveau de protection laser élevé pour éviter les dommages laser au personnel et assurer la sécurité personnelle.

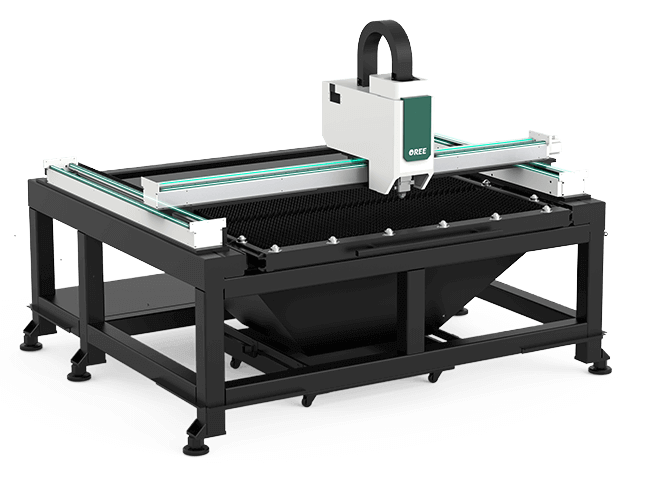

Double vis double entraînement axe Y

En utilisant la configuration à double vis à double entraînement de l'axe Y, 4 rails de guidage sont plus stables. L'axe X est équipé de 2 rails de guidage, qui peuvent fonctionner plus rapidement, couper plus précisément et couper des lignes droites sans lignes ondulées.

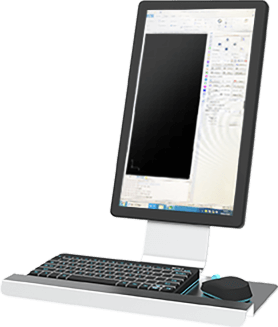

Système de contrôle d'avion

Correction automatique de la déviation à double entraînement Recherche de bord capacitive en deux étapes, prise en charge de la perforation à trois niveaux et de la disposition automatique. Découpe des matériaux avec film, fonction de rappel de mise hors tension, simple et facile à utiliser.

Système de lubrification automatique

Le logiciel contrôle la pompe à huile pour effectuer automatiquement une lubrification multipoint et peut contrôler manuellement le nombre et l'intervalle de temps de lubrification, ce qui permet d'économiser du temps de travail. Le système de lubrification lubrifie automatiquement le rail de guidage, le bloc coulissant, la vis, la crémaillère et d'autres points pour réduire le taux de fatigue de

Paramètres techniques

inch

Modèle	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Puissance laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Zone de travail	2560*1330mm	1530*1050mm	1330*1350mm	1330*950mm
Précision du positionnement	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Précision de repositionnement	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Vitesse de déplacement maximale	100m/min	100m/min	100m/min	100m/min
Accélération maximale	0.8G	0.6G	0.6G	0.6G

maquette	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Puissance laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Zone de travail	100*52inch	60*41inch	52*53inch	52*37inch
Précision du positionnement	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch
Précision de repositionnement	±0.00079inch	±0.00079inch	±0.00079inch	±0.00079inch
Vitesse de déplacement maximale	100m/min	100m/min	100m/min	100m/min
Accélération maximale	0.8G	0.6G	0.6G	0.6G
