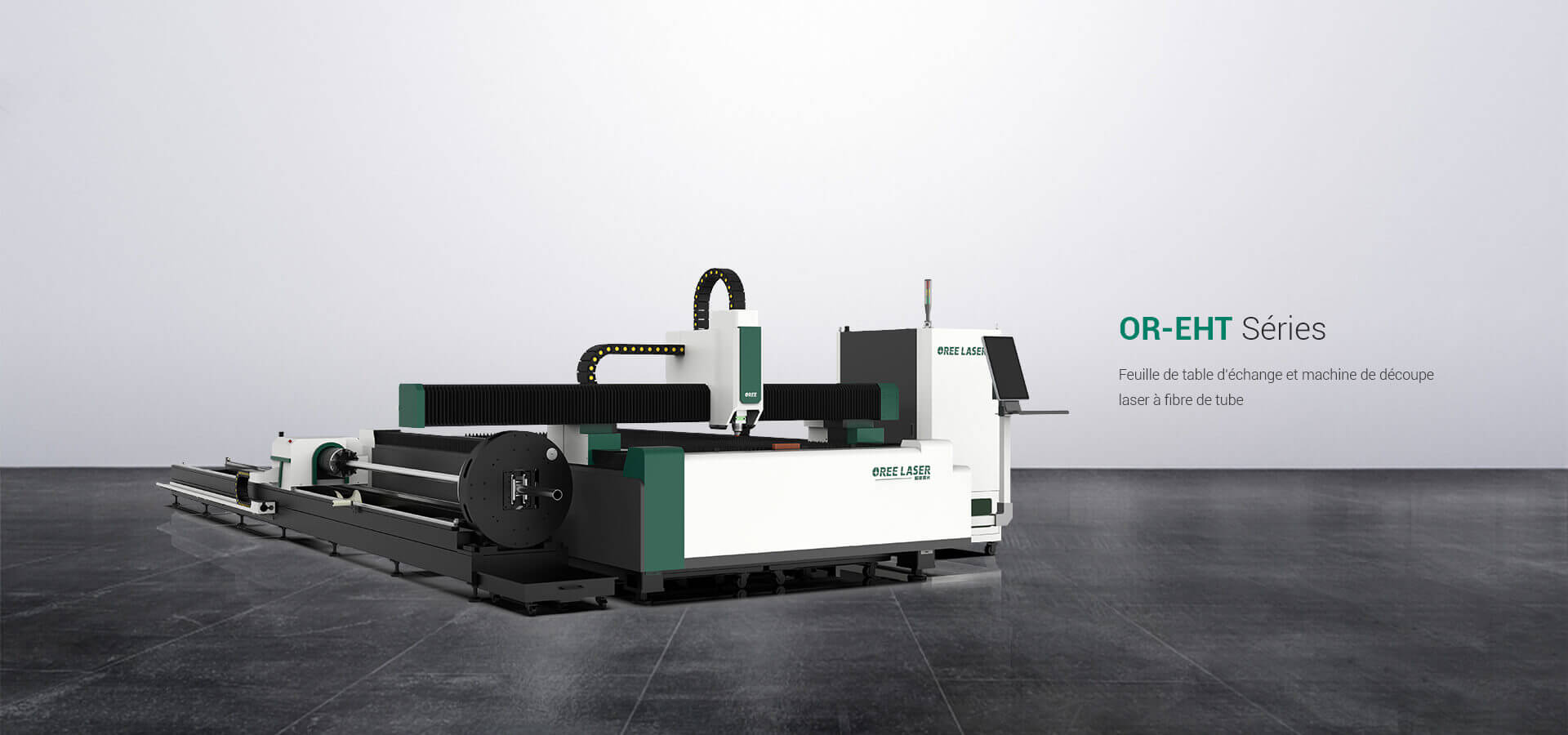

Feuille de table d’échange et machine de découpe laser de fibre de tube OR-EHT
La feuille de table d’échange et lamachine de découpe laser de fibre de tube réalise non seulement la coupe de deux formes différentes de matériaux
sur la même machine-outil mais économise également plus de 50% d’espace et de coût avec la plate-forme d’échange.
Cette machine de découpe au laser à fibre adopte un lit de soudure,
un système d’entraînement à crémaillère et à pignon, et un système de découpe CNC professionnel
de sorte qu’il est facile à utiliser et simple à exploiter et à entretenir.
En même temps, le processus d’assemblage strict assure le fonctionnement stable de la machine avec une grande précision.
C’est un bon choix pour les utilisateurs qui veulent avoir la plaque économique ou le traitement de pipe.

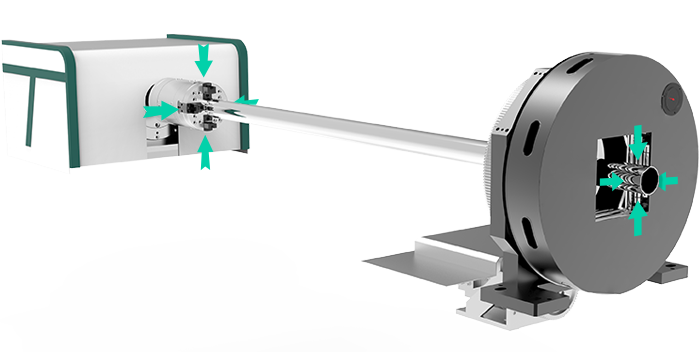

La machine de découpe de fibre de feuille et de tube réalise la coupe de deux formes différentes de matériaux sur la même machine-outil.
Modèle | OR-EH 3015T?> |
Zone de travail | 3050*1530mm |
Puissance laser | 1000w~6000w |
Vitesse maximale | 140m/min |
Feuille de table d’échange et machine de découpe laser de fibre de tube OR-EHT
Équipé d'une chenille en acier à six côtés, la poulie et la chenille sont étroitement incrustées et la poulie intégrée fonctionne bien. Le plus rapide peut réaliser un échange complet de 10S.

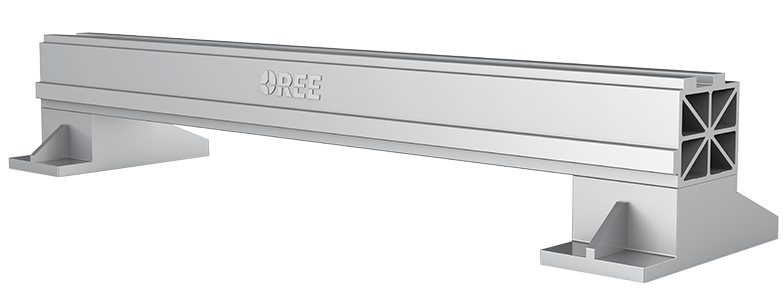

Afin d'améliorer la structure de la poutre et d'optimiser ses performances dynamiques, tout en assurant la stabilité de la structure de la poutre, la poutre en alliage d'aluminium d'aviation de quatrième génération a été développée en utilisant l'analyse par éléments finis. Le faisceau entier est traité par le processus de traitement thermique T6 pour que le faisceau obtienne la plus haute résistance. Le traitement en solution améliore la résistance et la plasticité de la poutre, optimise et réduit son poids et accélère le mouvement.
La tête laser est faite de matériaux de haute qualité conformément à une technologie de pointe. Il est solide et durable. Il peut réaliser une mesure «en ligne» pendant le processus de production, et la mesure est précise et rapide.

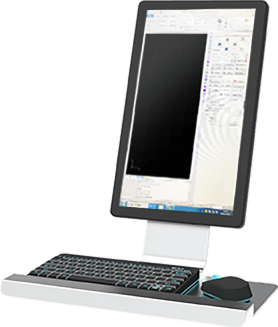

CypCut plane cutting software is a set of software specially developed for the deep customization of the laser cutting industry, easy to use, rich in functions, suitable for various processing occasions.
La durée et la fréquence de lubrification peuvent être ajustées via le système de contrôle central et la lubrification multipoint complète pour les rails de guidage, les glissières, les vis, les crémaillères, etc.

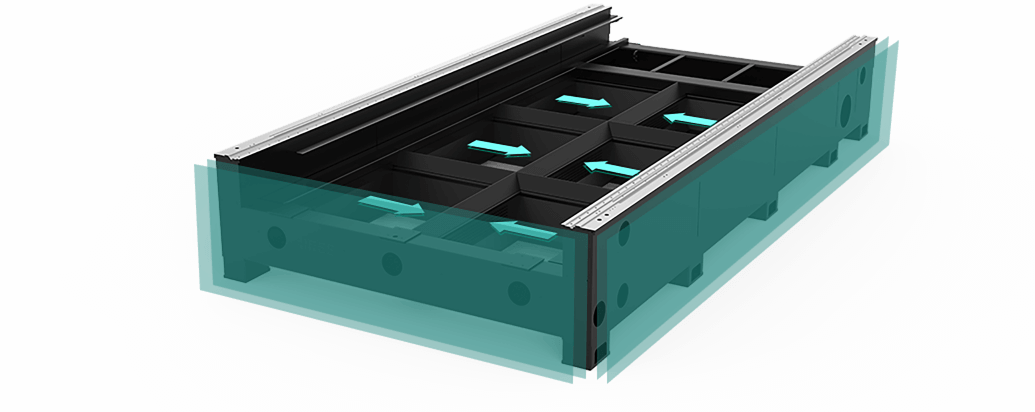

La matière première du lit soudé est une plaque d'acier de 12 mm d'épaisseur. L'analyse par éléments finis aide à optimiser la structure du lit, et la méthode de soudage par rainure est utilisée pour obtenir des joints bout à bout une résistance égale pour garantir les bonnes propriétés mécaniques du lit. Après le recuit sous contrainte et le traitement de vieillissement naturel pour éliminer les contraintes internes et maintenir la stabilité et la précision de coupe extrêmement élevées du lit.
【1】 La charge maximale par mètre carré de la plate-forme d'exploitation est de 200KGS;
【2】 Il peut résister efficacement à l'énorme inertie apportée au lit par la commutation de haute fréquence et haute vitesse, le lit est plus stable;
【2】 Les variables de forme de la surface de montage du rail sont petites, vers 0.02 mm / M généralement (lire comme: 0.02 mm par mètre)
OR-EH 3015T | |
---|---|
Zone de travail | 3050*1530mm |
Précision de repositionnement | ±0.02mm |
Précision du positionnement | ±0.03mm |
Vitesse maximum | 140m/min |
Puissance laser | 1000w~6000w |
Table de travail | Blade tableau |
Accélération maximale | 1.5G |
Système d’aide au chargement automatique; contrôle logiciel, chargement commode, simple et rapide.
Plus de détailsContrôle sans fil, pratique et plus efficace, un ordinateur peut contrôler plusieurs machines à la fois.
Plus de détailsEmpêchez les étincelles de brûler le couvercle anti-poussière et réduisez les pertes.
Plus de détailsRéservoir de retour d'huile spécialement réglé, qui peut recycler et éliminer de manière centralisée l'huile de lubrification résiduelle. La conception humanisée assure la propreté du corps de l'équipement
Plus de détailsThe power distribution cabinet is an electrical control cabinet that supplies power to the equipment. Usually, it will appear in the distribution cabinet system, and the power is transmitted to the power unit or power equipment. The electric control cabinet is also equipped with an electric control center. The main function is to start and stop the motor control. In addition, it can also control the position and running speed of the motor. When the motor fails, it is very convenient and quick to detect and diagnose the fault. A cabinet that divides electrical energy into different functions and realized by different circuits is called a power distribution cabinet.
● Moteur Siemens, ventilateur à pression négative ultra-élevée;
● Système de filtre TORAY;
● Interface visuelle homme-machine (IHM);
● Design extérieur industriel;
● Système de contrôle auto-développé:
● Prise en charge du bus EtherCAT, contrôle d'économie d'énergie de conversion de fréquence.
