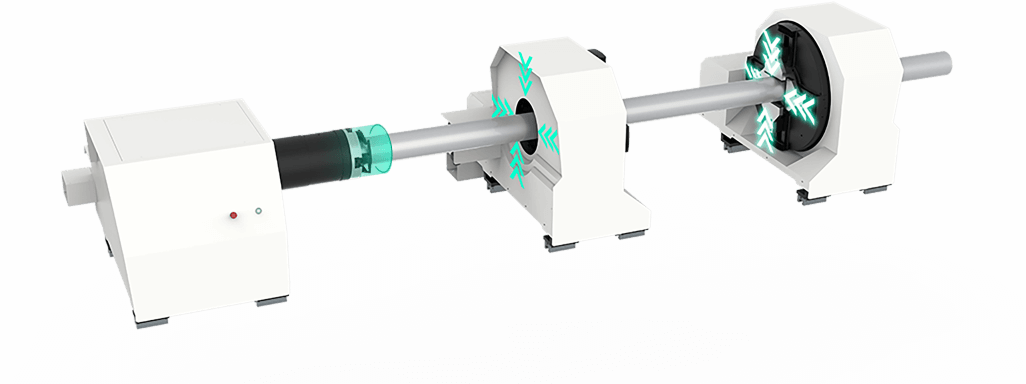

Conception innovante à trois mandrins, serrage stable et coupe stable

Centrage automatique à une clé, serrage rapide et coupe rapide; Serrage à trois points pour corriger la flexion des tuyaux, éviter les secousses inertielles et assurer la précision de coupe; La force de serrage du mandrin peut être ajustée en fonction de l'épaisseur de la paroi du tuyau, ce qui est pratique et efficace; Le mandrin arrière freine rapidement pour assurer la précision de coupe des tuyaux.

Une large gamme de tuyaux adaptés

Capable de découper des pièces entières ultra-longues de 12000 mm, d'acier de canal, d'angle, de forme en I et d'autres profilés. La capacité de charge maximale d'un seul tuyau est de 900 kg.

Support multipoint d’asservissement, garantie de précision

Le dispositif de support d’asservissement multipoint est conçu pour supporter le tuyau afin d'assurer la force uniforme globale du matériau. Il peut aussi éviter la déformation du tuyau et améliorer la précision de découpe.

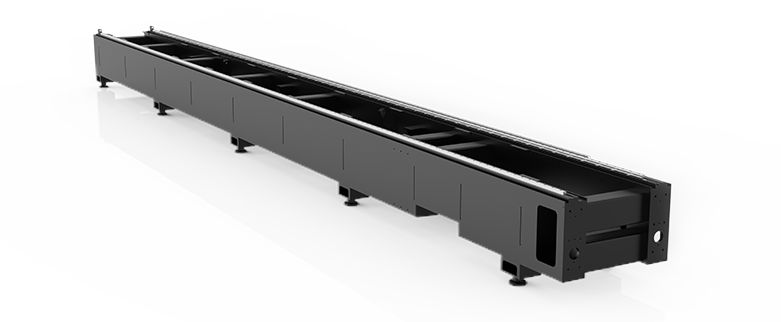

Conception de lit à cadre monobloc

La technologie de traitement à cadre monobloc de haute précision. Après les traitements de recuit et de vieillissement, la stabilité et la précision de découpe du lit sont largement améliorées, et la durée de vie a été aussi prolongée.

Système de bus pour la découpe de tubes

Le système de bus exclusif personnalisé d'Oree Laser comprend des fonctions puissantes telles que l'imbrication, le traitement des dessins, le tri automatique, le dessin de pièces et les rapports d'imbrication, etc. La découpe est précise et efficace, l'interface est simple, facile à apprendre pour les débutants et plus intelligente à utiliser !
Centre vidéo
Paramètres techniques
mm
inch
Modèle
TS6020
Taille de traitement ronde
φ15mm-φ220mm
Taille de traitement de tube carré
15*15mm-150*150mm
Précision de positionnement des axes X / Y
±0.03mm
Précision de positionnement de répétition de l'axe X / Y
±0.03mm
Vitesse de déplacement maximale de l'axe X / Y
100m/min
Accélération maximale
1G
Puissance laser disponible
1000W/1500W/2000W/3000W/4000W/6000W
maquette
TS6020
Taille de traitement ronde
φ0.591 inch-φ0.866inch
Taille de traitement de tube carré
0.591*0.591 inch-5.906*5.906 inch
Précision de positionnement des axes X / Y
±0.00118inch
Précision de positionnement de répétition de l'axe X / Y
±0.00118inch
Vitesse de déplacement maximale de l'axe X / Y
3937.008in/min
Accélération maximale
1G
Puissance laser disponible
1000W/1500W/2000W/3000W/4000W/6000W
Échantillons de découpe
